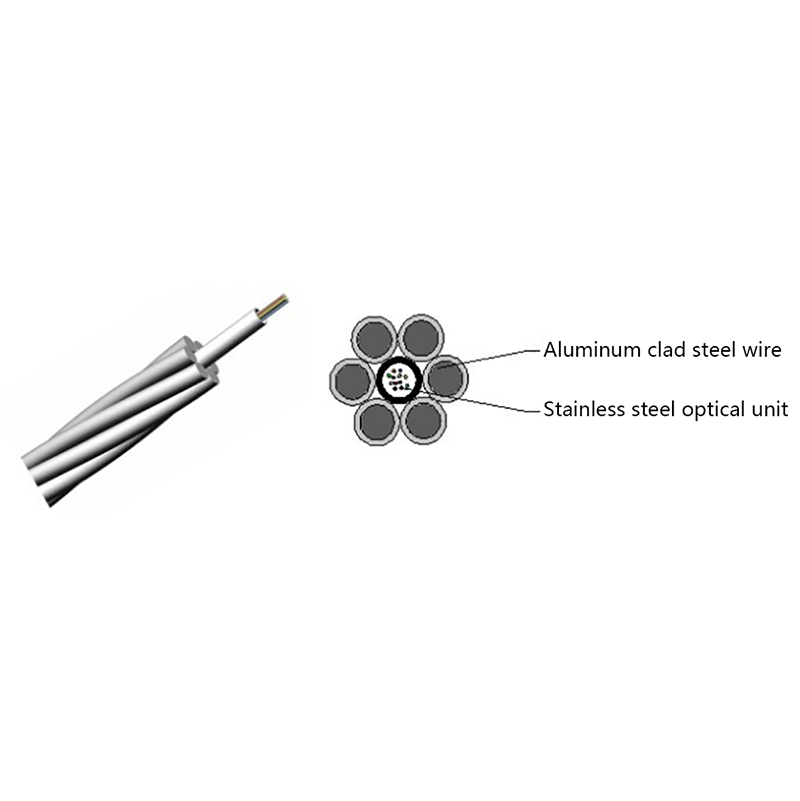

中心管OPGWの構造特徴
ステンレス管の光ファイバーユニットを中心に配置し、他の金属線と撚り合わせてケーブルを形成します。光ファイバーはステンレス鋼管内に配置され、より良い余長が得られます。精密に設計された光ケーブルの断面により、光ケーブルの電気的性能、機械的物理的特性、熱安定性が保証されます。
層撚りOPGWの構造特徴
ステンレス鋼管の光ファイバーユニットは、他の金属線と同時に撚られるように設計されています。
ステンレス管内に光ファイバを入れ、余長を良くしました。同時に、積層構造のステンレス鋼光ファイバユニットが 2 層目に配置され、撚り合わせによりより大きく安定した引張余長が得られます。
正確に設計された光ケーブルの断面により、光ケーブルの電気的性能、機械的物理的特性、熱安定性が保証されます。
アプリケーションの特性
回線の技術条件に応じて、光ケーブルの構造を変えることなく、アルミニウム部分とスチール部分の比率を組み合わせることで、回線の技術要件を満たす製品を得ることができます。
ステンレス鋼管状OPGW光ケーブル構造は、アルミニウム管構造よりも高い側圧と耐衝撃性を備えています。ステンレス鋼は、導電性が低く、強度が高く、耐食性に優れており、光ファイバーが十分に保護されています。
ステンレス鋼管には湿気や水の浸入を防ぐためにグリースが充填されています。光ファイバの残りの長さを調整することにより、光ケーブルの温度特性を良好にすることができる。
高強度、低導電率のアルミニウム被覆鋼線の内層は、OPGW の自重と外部荷重に耐えます。電荷表皮効果の原理を使用して、過負荷または故障短絡電流が良好な導体の外層を通って流れるため、光ファイバーの保護に役立ちます。
光ケーブルは、従来の架空接地線と同様の機械的および電気的特性を備えているため、古い接地線の交換や新しい接地線の設計と設置が容易になります。アース線と通信の二重の機能を備えています。
光ファイバーの残りの長さを正確に制御して、ケーブルが高負荷と大きなスパンに耐えられるようにすることができます。
